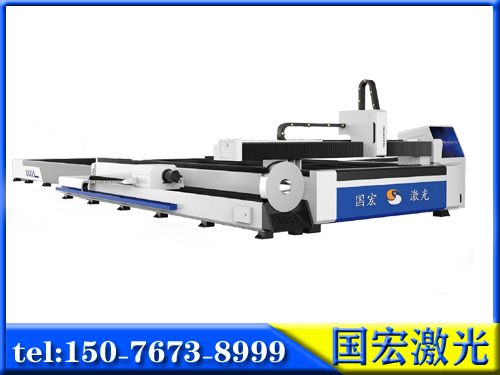

板管一体式光纤切割机

板管一体式光纤切割机

国宏激光研发生产的金属管材与板材两用金属激光切割机能满足用户进行圆管、方管切割以及钢板的异形加工。
产品详情

GH-3015系列管板一体光纤激光切割机对同时需求板材切割与管材切割客户推出的板管一体光纤激光切割设备(管板两用激光切割机|管板两用金属光纤激光切割机|管材激光切割机)GH-3015专业切割方管、圆管、矩形管、等各类型管材,管壁厚度0.5-5mm碳钢管,0.5-3mm,方管□20*20 - 100*100mm,圆管Φ20-Φ150mm,不锈钢管。

为满足用户进行金属管材的相贯线切割以及钢板的异形切割下料,我公司研发生产了(组合型)管板一体光纤激光切割机,原理是:将相贯线切割专用部件,配置到激光切割机工作台的侧面,来完成管材的相贯线与平面金属板材的互换切割。其特点:当批量不大时实现一机多用(金属管材及金属板材的激光切割),从而得到一机两用、减少了设备数量的投入和场地面积的占用。

我公司研发生产的金属管材与板材两用金属激光切割机(又称管板一体光纤激光切割机、管板两用相贯线激光切割机),能满足用户进行圆管、方管切割以及钢板的异形加工、可实现管、板材下料的同时互换切割方式。

适用材料:不锈钢、碳钢、合金钢、铝、铜、钛等金属板材、管材。

应用行业:汽车配件、电箱电柜、五金加工、钣金加工切割。

主要功能:能在圆管端部切割斜截端面,能在主管上切割多个不同方向、不同直径的圆柱相贯线孔,能切割变角度坡口面和能进行钢管截断。



技术特点:切割专用的X-Y工作平台,定位精度高,软件中随意修改加工程序以达到理想的切割图形,工作台二维运动,保证激光输出光束质量优良。运行和维护成本低,实现投资长期回报和收益大化。

技术参数:

设备型号

GH-3015

GH-4515

GH-6015

输出功率

500/1000W

500/1000W

500/1000W

激光波长

1064nm

1064nm

1064nm

脉冲频率

1--300HZ

1--300HZ

1--300HZ

最小线宽

0.15mm

0.15mm

0.15mm

板材加工幅面

3000mm×1500mm

4500mm×1500mm

6000mm×1500mm

切割板材厚度

0.2-8mm

0.2-8mm

0.2-8mm

管材切割直径

10-200mm

10-200mm

10-200mm

管材切割长度

3000mm

4000mm

6000mm

切割管壁厚度

0.2-5mm

0.2-5mm

0.2-5mm

电力配置

380V/50HZ/100A

380V/50HZ/100A

380V/50HZ/100A

XYZ轴几何定位精度

≤±0.02/1000

≤±0.08/1000

≤±0.02/1000

XYZ轴重复定位精度

≤±0.02

≤±0.02

≤±0.02

冷却方式

7P水冷

7P水冷

7P水冷

切割速度

35/s

35/s

35/s
